診断機で読み込んだデータからエクセルでグラフを作る方法

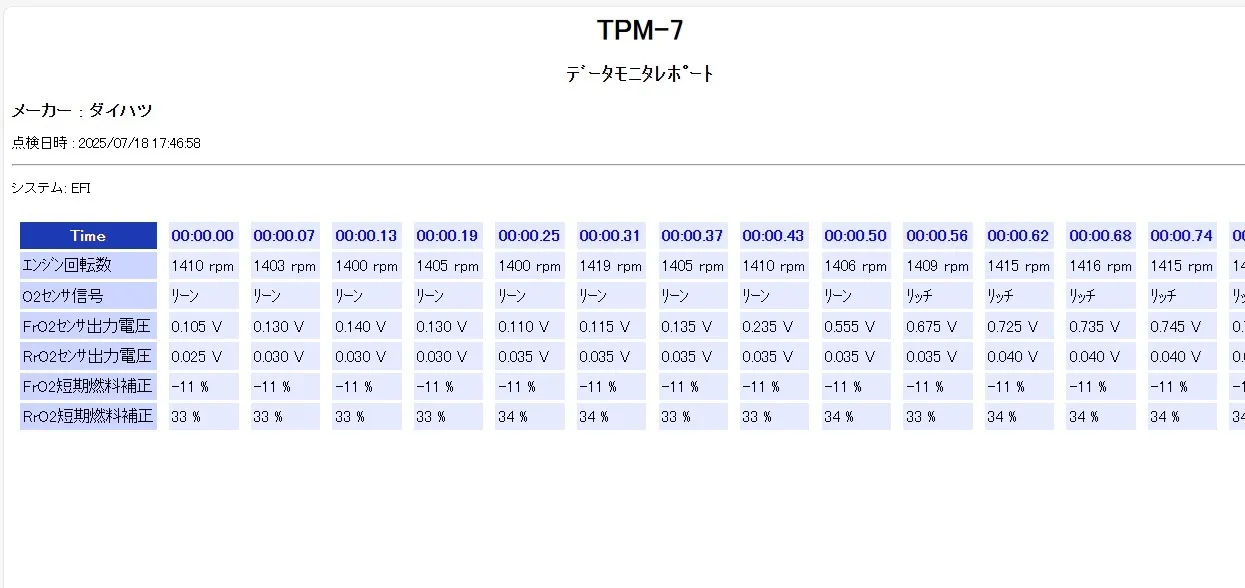

ここから文字だけをコピーします。

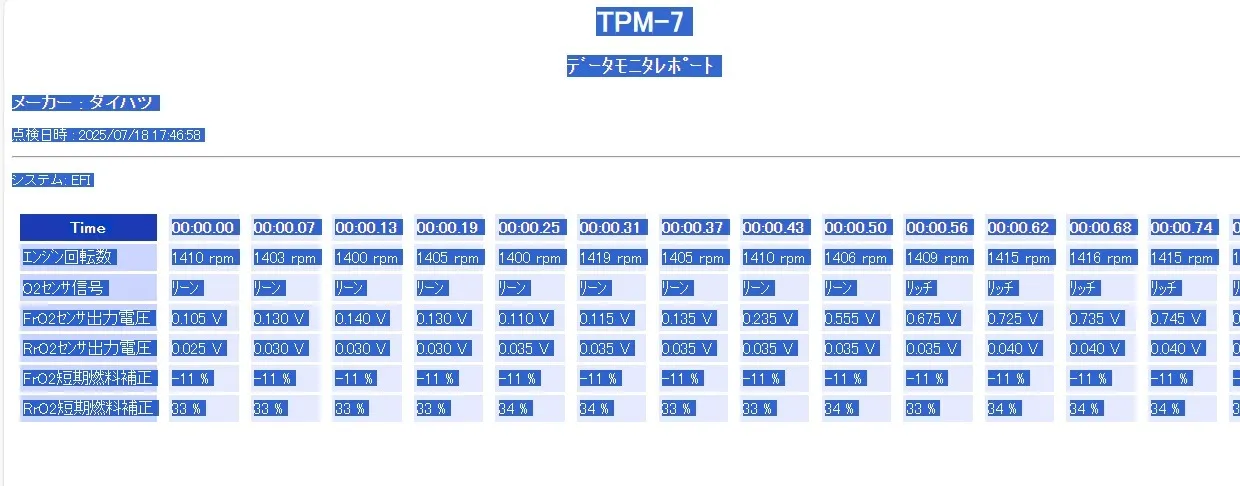

ｃｔｒｌ＋Ａ

を押すとすべての文字を選択になります。

選択した状態で

ｃｔｒｌ＋Ｃ

を押すとコピーになります。

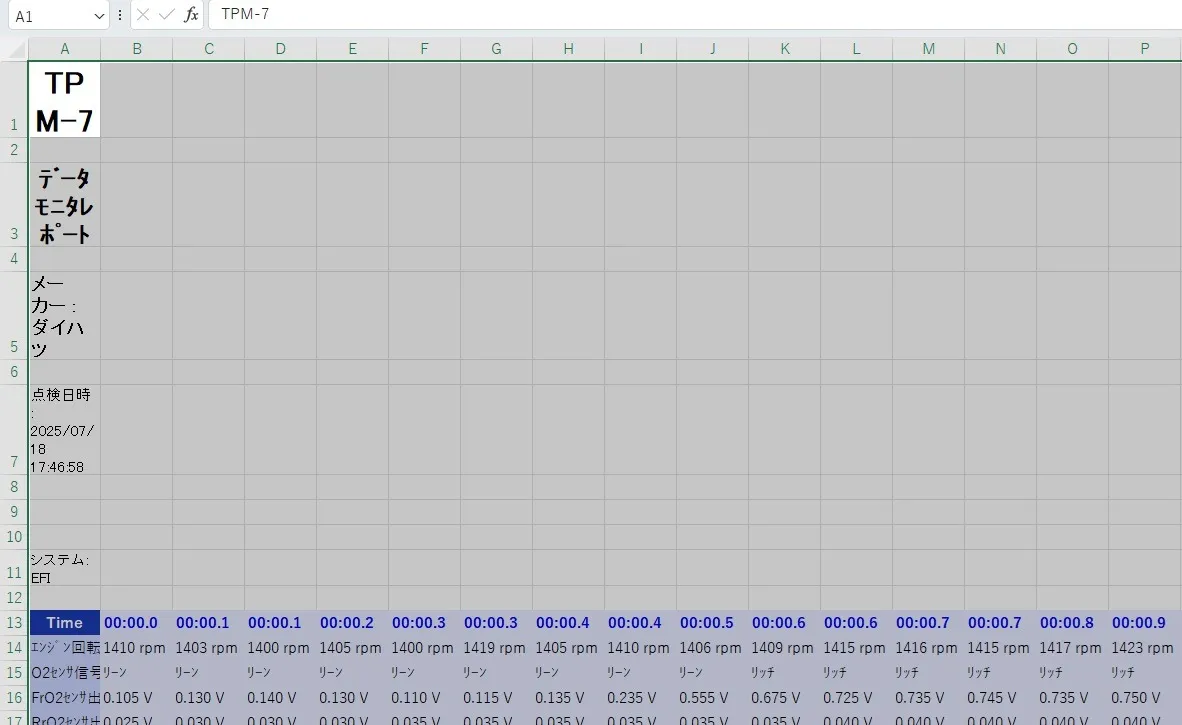

次はエクセルのファイルに貼り付けします。貼り付けは

ｃｔｒｌ＋Ｖ

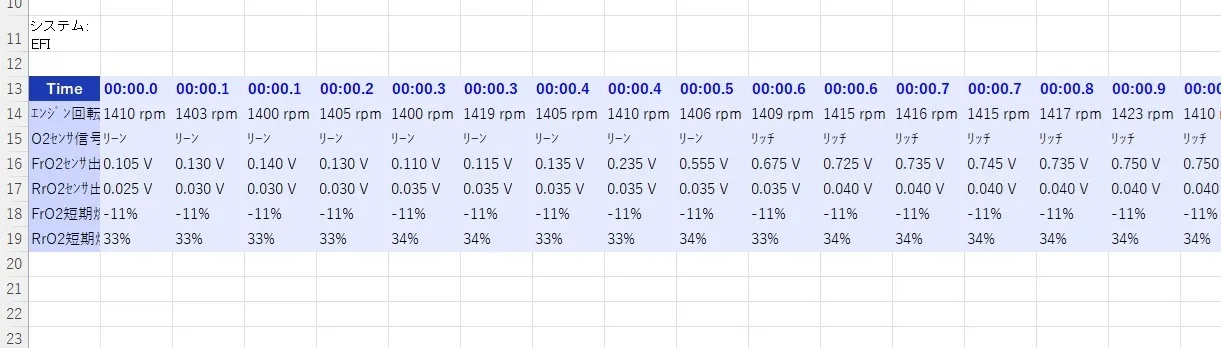

貼り付けるとこんな画像になりますが、上の方は無視して下のデータを見ます。

数字に文字列が含まれているため、このままグラフ化は出来ません。

もうひと手間必要です。

下の段に関数を追加します。

=VALUE(REPLACE(B16,6,9,""))

FrO2ｾﾝｻ出力電圧から数字を抜き出します。Ｂ１６のセルを指定。

ＶＡＬＵＥは文字列を数値化します。

ＲＥＰＬＣＥは６文字以降の９文字分を”　”無視・ゼロするように指示しています。

Ｂ１６のセルには「0.105 V」と言うデータがあります。

０．１０５

だけを抜き出したいので、６文字目以降を無視。見えないですがスペースもあるので、２文字無視すればいいのですが、他にも使うので数字は９を入れています。



1410 rpm

と言うデータがＢ１４のセルにあれば

=VALUE(REPLACE(B14,5,9,""))

にします。このデータの先に、「950 rpm」なんてデータがあって桁がズレる場合。

スペースも無視してくれるので、950と抜き出してくれます。



リーン・リッチ信号

=IF(B15="ﾘｯﾁ",1,IF(B15="ﾘｰﾝ",0,""))

Ｂ１５のセルにある「リッチ」という言葉があれば、１。リーンなら０。を出力してくれます。

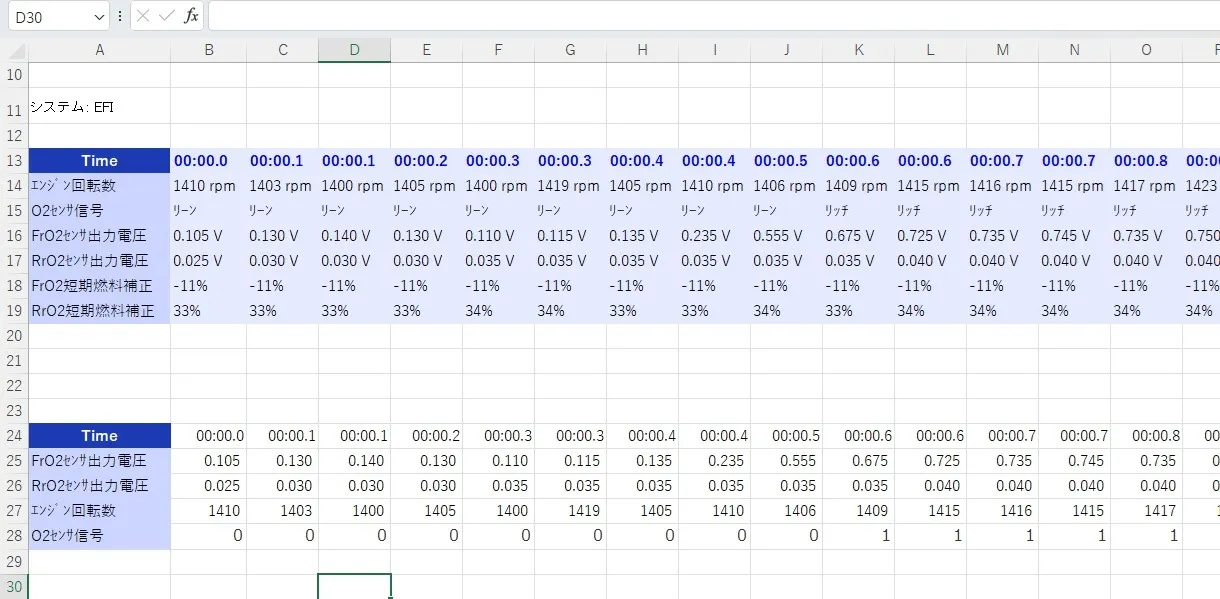

こんな感じで関数を指定すると・・・

数字だけを抜き出すことに成功しました。

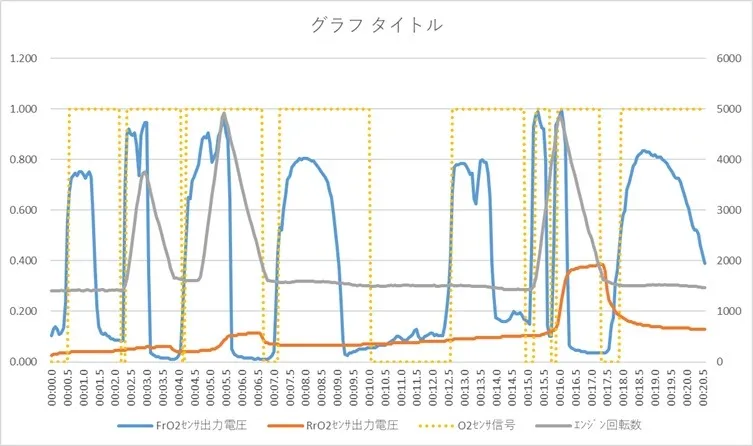

あとはグラフ化して、見やすいように調整すれば完成です。
